Quadro fisso a bassa tensione tipo GGD

Il quadro GGD AC LV di tipo fisso vanta una struttura dell'armadio altamente adattabile, meticolosamente assemblata da barre di acciaio laminate a freddo 8MF prodotte con precisione utilizzando tecniche di saldatura selettiva. Questo approccio garantisce la massima precisione e qualità in ogni aspetto della struttura del mobile. Inoltre, il suo design modulare incorpora uno schema di fori di montaggio standardizzato da 20 moduli, consentendo una facile integrazione di vari componenti e favorendo un'eccezionale versatilità e compatibilità tra diverse applicazioni.

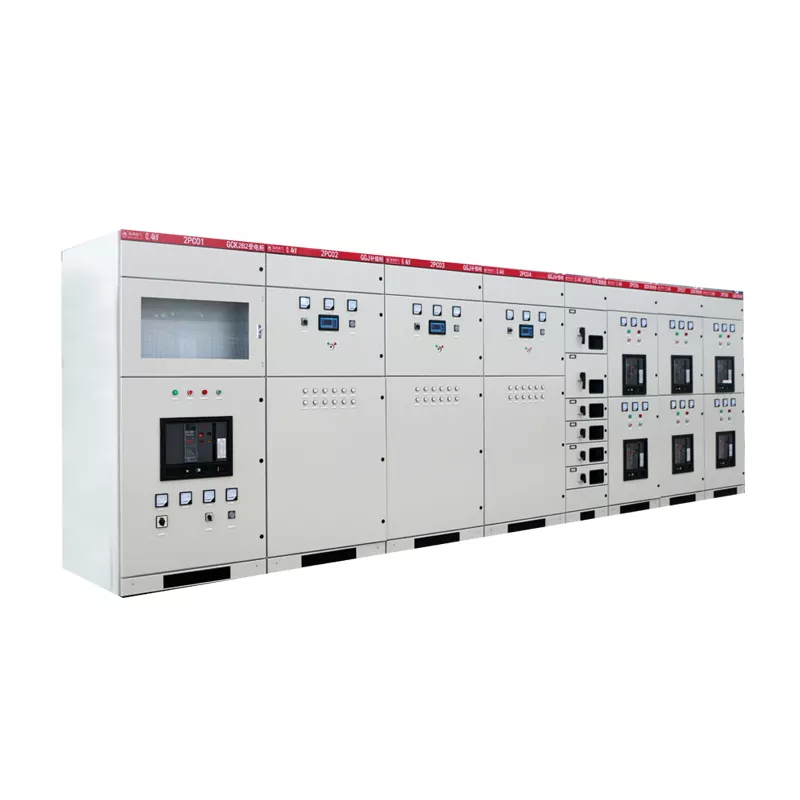

Dettagli del quadro fisso a bassa tensione tipo DAYA GGD

Caratteristiche del quadro fisso a bassa tensione tipo DAYA GGD

1. Il quadro GGD AC LV di tipo fisso presenta un design versatile dell'armadio, realizzato con barre di acciaio laminate a freddo 8MF con saldatura selettiva, garantendo precisione e qualità attraverso la produzione di barre di acciaio dedicate. I suoi componenti modulari seguono un sistema di fori di montaggio a 20 moduli, favorendo elevata versatilità e compatibilità.

2. Per gestire in modo efficiente la dissipazione del calore durante il funzionamento, più fessure di smaltimento del calore sono posizionate strategicamente su entrambe le estremità delle superfici superiore e inferiore del cabinet.

3. Traendo ispirazione dall'estetica industriale moderna, i contorni del mobile e le dimensioni dei componenti sono meticolosamente progettati utilizzando il principio della sezione aurea, conferendo un aspetto elegante e sofisticato.

4. La porta dell'armadio vanta un design con cerniera a perno per una perfetta integrazione con la struttura, facilitando l'installazione e lo smontaggio senza sforzo. Il bordo della porta è rivestito con una striscia di gomma resistente e un'asta di riempimento comprimibile ammortizza gli urti alla chiusura, migliorando la durata della porta e migliorando i livelli di protezione.

5. Per una maggiore sicurezza elettrica, il gruppo dello sportello del contatore, contenente i componenti elettrici, è collegato alla struttura tramite un cablaggio flessibile in rame a più fili. Le piastre di montaggio interne sono fissate con viti zigrinate, completando un circuito di messa a terra completo in tutto l'armadio.

6. Il coperchio superiore dell'armadio è rimovibile per l'assemblaggio delle sbarre principali e le regolazioni in loco, garantendo comodità durante l'installazione. Inoltre, quattro occhielli di sollevamento sono posizionati sugli angoli dell'armadio per facilitare il sollevamento e il trasporto.

7. L'armadio ha un grado di protezione IP30 contro l'ingresso esterno, offrendo una gamma flessibile da IP20 a IP40, consentendo agli utenti di selezionare il livello più adatto in base alle loro specifiche esigenze ambientali.

Quadro fisso a bassa tensione tipo DAYA GGD Condizioni per l'ambiente operativo normale:

1. Temperatura dell'aria ambiente: -5~+40 e la temperatura media non deve superare +35 in 24 ore.

2. Installare e utilizzare in ambienti chiusi. L'altitudine sopra il livello del mare per il sito operativo non deve superare i 2000 M.

3. L'umidità relativa non deve superare il 50% alla temperatura massima +40. Un'umidità relativa più elevata è consentita a temperature più basse. Ex. 90% a +20. Ma a causa dello sbalzo termico è possibile che si formino casualmente delle moderate rugiade.

4. Pendenza di installazione non superiore a 5.

5. Installare in luoghi senza forti vibrazioni e urti e in luoghi insufficienti per erodere i componenti elettrici. 6. Per qualsiasi requisito specifico, consultare il produttore.
