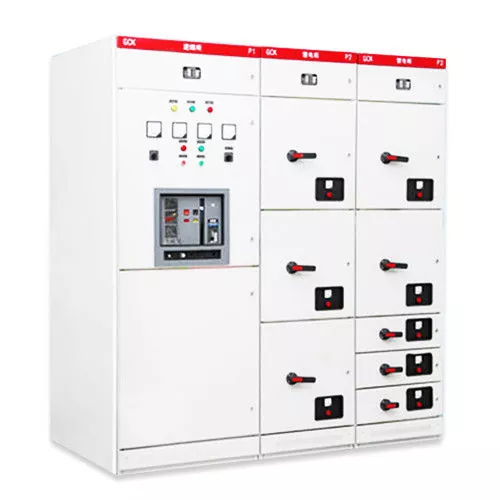

Quadri di bassa tensione GCS

Dettagli sui quadri di bassa tensione DAYA GCS

DAYA GCK Low Voltage GCS Low Voltage Switchgear Condizioni di lavoro

Altitudine: ⤠2000 m.

Intervallo di temperatura: da -5 °C a +40 °C e la temperatura media nelle 24 ore non deve superare i +35 °C.

L'umidità relativa non deve superare il 50% a +40 °C e un'umidità relativa maggiore è consentita a bassa temperatura (90% a +20 °C). E l'aria deve essere pulita.

I luoghi di lavoro devono essere privi di incendi, esplosioni, grave inquinamento, corrosione chimica e forti vibrazioni.

Pendenza: ⤠5°, installazione verticale.

Intervallo di temperatura di trasporto e stoccaggio: da -25 °C a +55 °C e la temperatura può raggiungere i +70 °C in breve tempo (entro 24 ore).

Parametro del quadro di bassa tensione DAYA GCS (specifica)

Il quadro estraibile a bassa tensione è adatto per sistemi di generazione e alimentazione elettrica con una frequenza CA trifase di 50 Hz, una tensione operativa nominale di 400 V (690 V) e una corrente nominale di 4000 A o inferiore. Viene utilizzato per l'alimentazione, la distribuzione dell'alimentazione, il controllo centralizzato dei motori e la compensazione dei condensatori. Ampiamente utilizzato nelle centrali elettriche, petrolifero, industria chimica, metallurgia, tessile, grattacieli e altri luoghi, questo prodotto è conforme a IEC60439-1, GB7251 .1, JB/T9661 e altri standard.

L'armadio adotta un nuovo processo produttivo e ogni unità funzionale adotta un design modulare. La combinazione di unità è flessibile e conveniente, in grado di realizzare e sostituire tutti gli schemi e le funzioni di GCS e MNS sul mercato.

Dimensioni armadio (mm)

DAYA GCS Low Voltage Switchgear Caratteristiche di lavorazione

1.Parte dell'armadio: tutte le parti ad angolo retto con cui gli operatori possono entrare in contatto sono tutte invertite agli angoli R per evitare graffi e lesioni alle persone; il telaio della sbarra migliorato è più conveniente per installare le sbarre e ha un aspetto più bello; la griglia di aerazione installata sul coperchio superiore è dotata di funzione antigoccia; il coperchio superiore è una struttura aperta, comoda per gli utenti per posizionare le sbarre orizzontali in loco;

2. Parte del cassetto: il cassetto adotta il processo di rivettatura del rivetto della scanalatura di posizionamento a doppia piegatura e tutte le parti sono stampate contemporaneamente, in modo che il cassetto sia intercambiabile al 100%. Allo stesso tempo, la tecnologia a doppia piegatura e rivetto risolve i difetti della sbavatura del foglio e la lesione della punta della vite autofilettante;

3. Connettori: il primo plug-in per le linee in entrata e in uscita del cassetto può essere utilizzato direttamente in combinazione con la scheda funzionale e il canale metallico, e il connettore secondario è comodo da collegare e il cablaggio è bello;

4. Canale verticale: è possibile selezionare metà scheda funzionale o canale rettangolare in ferro e possono essere facilmente scambiati.
