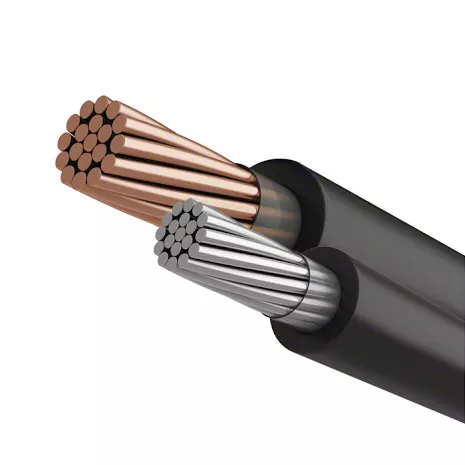

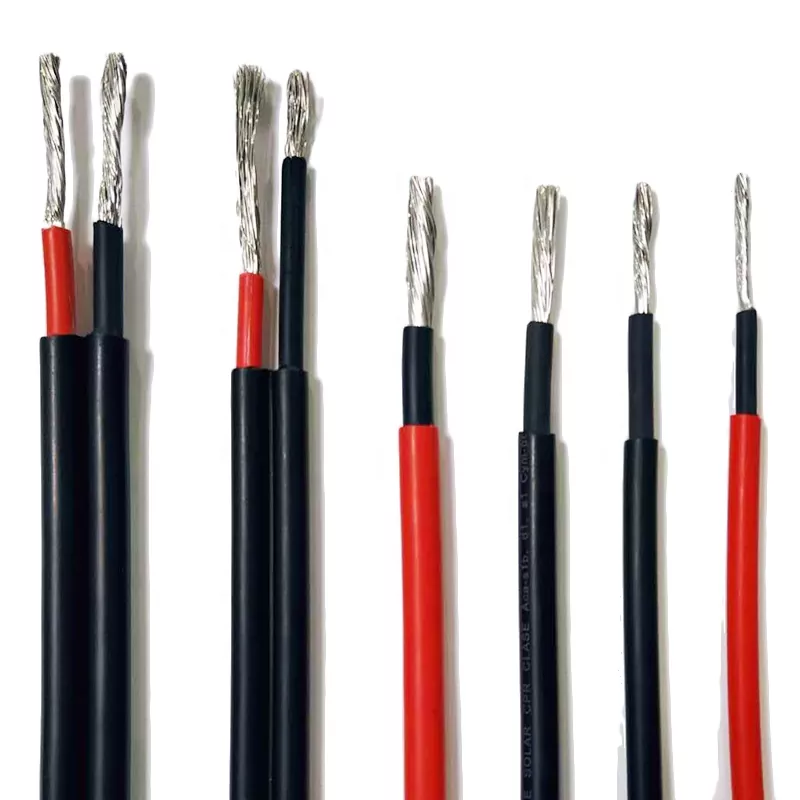

Cavo del pannello solare

Pianificazione della migliore configurazione del pannello solare per il tuo impianto fotovoltaico

Pianificare la configurazione del pannello solare ti aiuterà a garantire la giusta tensione/corrente in uscita per il tuo sistema fotovoltaico. In questa sezione spieghiamo quali sono questi elementi e la loro importanza.

Massima tensione di ingresso CC

Per motivi di sicurezza, rispetto delle normative NEC e compatibilità con le specifiche tecniche di un inverter di stringa, è essenziale impostare un limite massimo alla tensione CC. Sebbene le normative NEC stabiliscano un limite di 600 V per gli impianti fotovoltaici residenziali, questa soglia può variare a seconda dello specifico inverter centralizzato utilizzato.

D'altro canto, un inverter di stringa ha uno specifico requisito minimo di tensione di ingresso CC per poter iniziare a funzionare, che è un fattore cruciale da considerare durante la pianificazione e la configurazione dei sistemi fotovoltaici. Questa tensione minima può variare notevolmente in base al modello e alla marca dell'inverter scelto.

Corrente di ingresso CC massima

Le specifiche tecniche dell'inverter impongono una limitazione sulla corrente massima di ingresso CC. Questa limitazione è determinata in base alla curva corrente-tensione (curva IV) di una cella solare. Quando si collegano i pannelli solari, è fondamentale tenerne conto, assicurandosi che l'uscita CC del sistema non superi il limite massimo di corrente di ingresso dell'inverter.

Numero di tracker MPPT

Gli inseguitori MPPT svolgono un ruolo vitale nel massimizzare la potenza in uscita per i sistemi fotovoltaici analizzando la curva IV. Gli inverter centralizzati dotati di più inseguitori MPPT sono in grado di ottimizzare la generazione di energia per le stringhe di pannelli solari che possono avere specifiche diverse, consentendo il collegamento di pannelli solari più complessi all'inverter. Se il tuo inverter dispone di due o più ingressi MPPT, è fondamentale utilizzarli in modo efficace, in particolare in scenari che coinvolgono più orientamenti dei pannelli o problemi di ombreggiatura.

Cablaggio del pannello solare: guida passo passo

Fino a questo punto hai appreso i concetti chiave e gli aspetti progettuali da considerare prima di cablare i pannelli solari. Ora, in questa sezione, ti forniamo una guida passo passo su come cablare i pannelli solari.

Collegamento di un connettore FV al cavo FV

La maggior parte dei pannelli solari sono dotati di connettori MC4 preinstallati, che facilitano l'interconnessione tra i pannelli. Per i punti finali del sistema è possibile utilizzare cavi di prolunga MC4, disponibili in varie lunghezze, per collegare l'impianto fotovoltaico all'inverter.

Tuttavia, capire come installare correttamente un connettore fotovoltaico è ancora fondamentale. Potrebbero esserci casi o sezioni in cui sarà necessario effettuare la connessione manualmente, in genere quando non è disponibile una prolunga MC4 della lunghezza desiderata.

I passaggi per aggiungere connettori solari ai cavi fotovoltaici sono i seguenti:

Spelare l'isolamento esterno del filo per esporre i conduttori interni.

Posizionare la piastra di collegamento sul filo spelato e utilizzare uno strumento di crimpatura per fissarlo saldamente.

Inizia inserendo i componenti inferiori del connettore, che in genere includono il coperchio del terminale, il pressacavo e il manicotto di compressione. Assicurarsi che siano correttamente allineati e posizionati.

Successivamente, inserire i componenti superiori, che comprendono la pellicola di sicurezza, l'alloggiamento del connettore MC4 maschio o femmina e l'O-ring. Assicurarsi che anche queste parti siano allineate correttamente.

Assemblare delicatamente tutti i componenti insieme e serrarli a mano in misura moderata. Non stringere eccessivamente inizialmente.

Infine, utilizza uno strumento di assemblaggio per connettori solari per applicare la coppia finale al connettore MC4, garantendo una connessione sicura e affidabile.

Dettagli del cavo del pannello solare DAYA

Condizioni di lavoro del cavo del pannello solare DAYA

Vantaggi del fotovoltaico

I moduli fotovoltaici funzionano a temperature elevate e diverse condizioni ambientali. Secondo le linee guida NEC, alcune applicazioni di array fotovoltaici devono utilizzare cavi USE-2 o fotovoltaici, entrambi i quali devono soddisfare specifici valori di resistenza alla luce solare e temperatura adatti all'ambiente di installazione.

I cavi fotovoltaici sono progettati specificatamente per applicazioni fotovoltaiche, mentre i cavi USE-2 sono generalmente destinati agli ingressi di servizio sotterranei. Entrambi i tipi di cavi incorporano comunemente l'isolamento XLPE e possono essere resistenti alla luce solare o adatti all'interramento diretto.

Tuttavia, il cavo FV differisce dal cavo USE-2 in termini di spessore dell'isolamento, tensione nominale e temperatura operativa. Il filo fotovoltaico vanta strati isolanti più spessi, che lo rendono adatto alla protezione da ambienti difficili. I cavi USE-2 hanno una tensione nominale fino a 600 V, mentre il filo fotovoltaico è disponibile in tre tensioni nominali: 600 V, 1 kV e 2 kV. Inoltre, i cavi USE-2 hanno una temperatura operativa massima di 90°C, mentre i cavi fotovoltaici possono essere classificati per temperature più elevate.

In particolare, il cavo fotovoltaico è uno dei pochi tipi di cavo a conduttore singolo che può avere una tensione nominale superiore a 600 V e può essere interrato direttamente in conformità con gli standard NEC, senza la necessità di schermatura aggiuntiva.

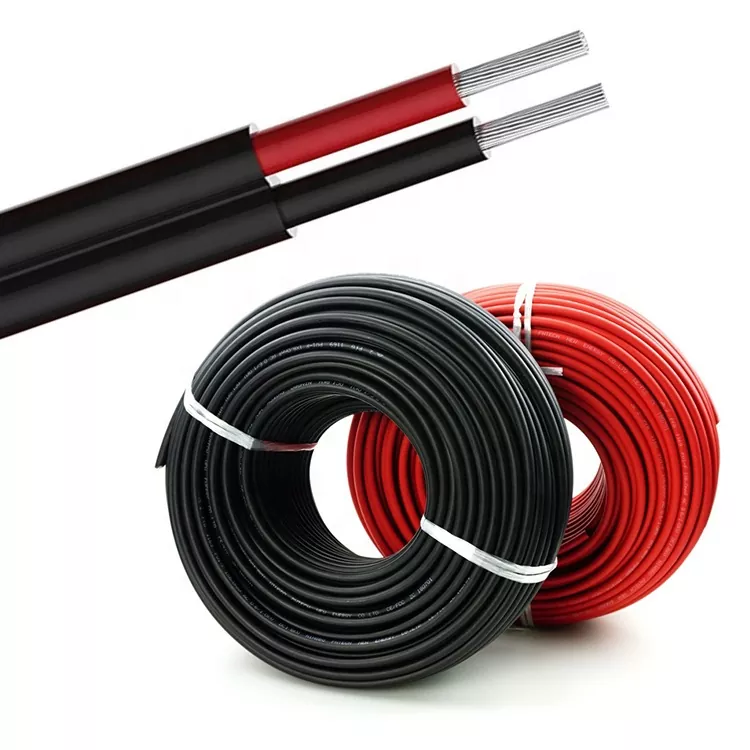

Imballaggio:

--100 m/bobina con avvolgimento in pellicola termoretraibile, 6 bobine per cartone esterno.

--100 m/bobina, la bobina può essere di carta, plastica o ABS, quindi 3-4 bobine per cartone,

--200m o 250m per tamburo, due tamburi per cartone,

--Tamburo da 305 m/legno, un tamburo per cartone esterno o caricamento su pallet,

--Tamburo da 500 m/legno, un tamburo per cartone esterno o caricamento su pallet,

--Tamburo di legno da 1000 o 3000 metri, quindi caricamento del pallet.

*Possiamo anche offrire imballaggi OEM personalizzati in base alla richiesta dei clienti.

Consegna:

Porto: Tianjin o altri porti secondo le vostre esigenze.

Trasporto marittimo: sono tutti disponibili preventivi FOB/C&F/CIF.

*Per alcuni paesi come i paesi dell'Africa e del Medio Oriente, il nostro preventivo per il trasporto marittimo è molto più economico di quello ottenuto dai clienti dall'agenzia di spedizioni locale.

Parametro del cavo del pannello solare DAYA (specifica)

Servizio cavi per pannelli solari DAYA

Prevendite

Forniamo supporto tecnico e soluzioni complete di distribuzione dell'energia su misura per le vostre esigenze. Se i disegni di progettazione forniti sono ritenuti non fattibili, ottimizzeremo il piano e lo adatteremo con le dimensioni dell'armadio, la posizione dell'attrezzatura e così via. Ottimizzeremo anche la configurazione dei prodotti per farli soddisfare le vostre esigenze.

Post-vendita

In caso di problemi, forniremo innanzitutto supporto tramite telefono o e-mail. Se necessario, eseguiremo un debug remoto. Inoltre, i nostri prodotti vengono forniti con un manuale per la risoluzione dei problemi da utilizzare come riferimento quando si tenta di individuare il guasto e risolvere i problemi da soli. La maggior parte dei problemi può essere risolta con i metodi sopra menzionati. Effettueremo il check-in circa ogni anno per acquisire informazioni dettagliate sulla vostra attrezzatura per comprendere meglio il funzionamento interno.

La nostra promessa di servizio al cliente

1. Risolveremo rapidamente il problema dopo aver ricevuto la segnalazione del problema o la richiesta di riparazione.

2. Spiegheremo quindi in dettaglio la causa del guasto e le eventuali commissioni verranno addebitate in base ai prezzi di mercato.

3. Se riportiamo delle parti per l'ispezione, applicheremo su di esse adesivi di avviso fragili o annoteremo il loro numero di serie per mantenere la sicurezza delle parti.

4. Se il reclamo viene ritenuto valido, ti rimborseremo le spese di riparazione in loco.

Domande frequenti sul cavo del pannello solare DAYA

1.Q: Sei un produttore o un commerciante?

A: Siamo tutti, l'attività principale dell'azienda: quadri a bassa tensione, armadi di distribuzione dell'energia, progettazione di armadi a prova di esplosione, produzione e programmazione di sistema.

2.Q: Se supportare OEM/ODM? Potete progettare l'attrezzatura in base alle nostre dimensioni?

A: Naturalmente, possiamo personalizzare qualsiasi prodotto in base alle esigenze del cliente e possiamo fornire soluzioni e soluzioni di progettazione.

3.Q: Perché dovrei acquistare da te invece che da qualcun altro?

R: Innanzitutto, possiamo fornire a tutti i clienti un supporto molto professionale composto da consulenti IT e team di assistenza. In secondo luogo, i nostri ingegneri principali hanno più di 20 anni di esperienza nello sviluppo di apparecchiature per la distribuzione dell'energia.

4.Q: E i tempi di consegna?

R: Generalmente, i nostri tempi di consegna sono di circa 7-15 giorni. Mentre, dipende dalle esigenze dei clienti e dal

quantità di prodotti.

5.Q: E la spedizione?

R: Possiamo organizzare la spedizione tramite DHL, FedEx, UPS, ecc. Naturalmente, i clienti possono anche utilizzare i propri spedizionieri.

6.Q: Che ne dici dei termini di pagamento?

R: T/T supportato, PayPal, Apple Pay, Google Pay, Western Union, ecc. Naturalmente possiamo discutere su questo.
