Trasformatore a secco: cosa dovresti sapere prima di sceglierne uno?

1. Cos'è un trasformatore di tipo a secco?

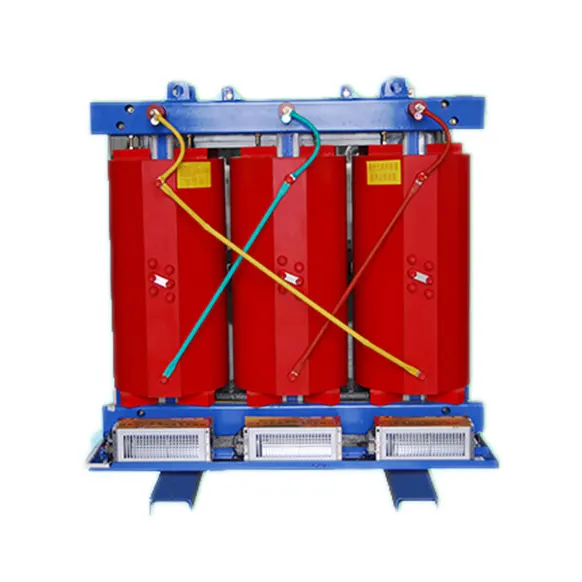

UN trasformatore di tipo secco è un dispositivo elettrico statico che trasferisce energia mediante induzione elettromagnetica senza utilizzare liquidi (olio) per l'isolamento o il raffreddamento. Invece, il suo nucleo e gli avvolgimenti sono incapsulati in materiali isolanti solidi come resina epossidica o poliestere, e il calore viene dissipato mediante circolazione d'aria naturale o forzata.

Questo design elimina completamente il rischio di perdite di olio e incendi, rendendo i trasformatori a secco la scelta preferita per installazioni interne, edifici densamente occupati e aree sensibili dal punto di vista ambientale.

2. Vantaggi chiave e applicazioni tipiche

Applicazioni comuni:

Ospedali, data center, grattacieli
Impianti industriali (chimici, tessili, minerari)
Sistemi di energia rinnovabile (eolico onshore, solare)
Piattaforme marine e offshore (con adeguate coperture)
Limitazioni da tenere a mente:
Costo iniziale più elevato rispetto ai trasformatori riempiti d'olio
Efficienza di dissipazione del calore inferiore, generalmente limitata a valori inferiori a ~2.000 kVA nei progetti standard
Rumore udibile leggermente più alto in alcuni casi

3. Due tipi principali: VPI vs. Cast Coil

Suggerimento per la selezione: se il tuo sito presenta elevata umidità, gas corrosivi o frequenti lavaggi, scegli la bobina fusa. Per ambienti interni puliti e asciutti, VPI offre il miglior rapporto qualità-prezzo.

4. Parametri di selezione dei tasti

Prendili subito prima di specificare un trasformatore.

5. Elementi essenziali di installazione e messa in servizio

Un buon trasformatore può guastarsi prematuramente se l'installazione non è corretta. Segui questi punti critici.

Posizione e autorizzazione

• Installa in un'area asciutta e ben ventilata, priva di gas corrosivi, gocce d'acqua e rischio di alluvioni.

• Mantenere uno spazio libero di almeno 30-45 cm attorno all'involucro per la circolazione dell'aria.

Fondazione e montaggio

• Posizionarlo su una base piana e resistente alle vibrazioni che possa sostenere l'intero peso.

• Utilizzare cuscinetti antivibranti se è possibile la risonanza del pavimento.

Collegamenti elettrici: cosa fare

• Utilizza collegamenti flessibili in rame/alluminio ai terminali: ciò impedisce allo stress meccanico di tirare le boccole.

• Stringere tutte le connessioni bullonate ai valori di coppia specificati nel manuale. Un serraggio eccessivo può danneggiare le filettature; un serraggio insufficiente provoca punti caldi.

• Messa a terra: collega saldamente sia la custodia che il punto neutro alla rete di terra della stazione.

Verifiche preliminari alla messa in servizio

Test di resistenza di isolamento: utilizza un megaohmmetro (scala 500 V o 1000 V). Valore minimo accettabile: 2 MΩ per kV di tensione nominale. Se inferiore, asciugare gli avvolgimenti prima di dare tensione.
Verificare che tutte le terminazioni interne corrispondano al diagramma della targhetta.
Testare il funzionamento della ventola e gli allarmi del termostato/termistore prima di attivarli.

6. Funzionamento e manutenzione quotidiani: il vero lavoro

Ricorda: una manutenzione ridotta non significa assenza di manutenzione. Basta un po' di attenzione per garantire una durata di servizio di 20-30 anni.

Pulizia: la priorità n. 1

L'accumulo di polvere è il principale nemico dei trasformatori a secco. Intrappola il calore, favorisce la scarica parziale e riduce la rigidità dielettrica.

Pulisci almeno una volta all'anno, più spesso in aree polverose o industriali.
Utilizza un aspirapolvere con un ugello non metallico o aria compressa secca a < 25 psi (170 kPa) ; non utilizzare mai alta pressione, poiché potrebbe danneggiare l'isolamento o spingere la polvere più in profondità.

Ispezioni visive e meccaniche (ogni 6-12 mesi)

Monitoraggio dell'isolamento

• Registra i valori della resistenza di isolamento ogni anno (o dopo lavori importanti).

• Confronta con le letture precedenti: una tendenza al ribasso costante è un segnale di avvertimento anche se il valore assoluto è ancora al di sopra del minimo.

7. Difetti comuni e rimedi pratici

8. Riferimento rapido – Lista di controllo per la selezione

1. ☐ Calcolo del carico + margine del 20‑25%.

2. ☐ La tensione nominale corrisponde al sistema

3. ☐ Classe di isolamento – F o H, in base all'ambiente

4. ☐ Tipo – VPI (interno pulito) vs Cast Coil (duro)

5. ☐ Grado di protezione IP – IP20 (interno) / IP23+ (esterno/umido)

6. ☐ Raffreddamento: naturale o assistito da ventola

7. ☐ Spazio libero, ventilazione e carico sul pavimento verificati

8. ☐ Valori di messa a terra e di coppia documentati

A trasformatore di tipo seccoè un investimento in sicurezza, affidabilità e conformità ambientale. Il suo successo sul campo dipende meno dalla targhetta e più da tre scelte pratiche:

• Seleziona con margini realistici e tutela dell'ambiente.

• Installa con cura: buoni collegamenti e buona aria.

• Mantenere con una pulizia regolare e un monitoraggio basato sulle tendenze.

Esegui bene queste tre cose e il tuo trasformatore a secco garantirà decenni di servizio senza problemi.
