Come funziona un interruttore a vuoto?

ILinterruttore a vuotoè un quadro indispensabile nel sistema di alimentazione. È composto principalmente da tre parti: telaio, camera di estinzione ad arco (cioè bolla del vuoto) e meccanismo operativo. Tra questi, il circuito conduttivo è la parte centrale dell'interruttore, che è accuratamente composto dalle aste conduttive di ingresso e uscita, supporti isolanti, morsetti conduttivi, connessioni morbide e camere di estinzione per l'arco del vuoto.

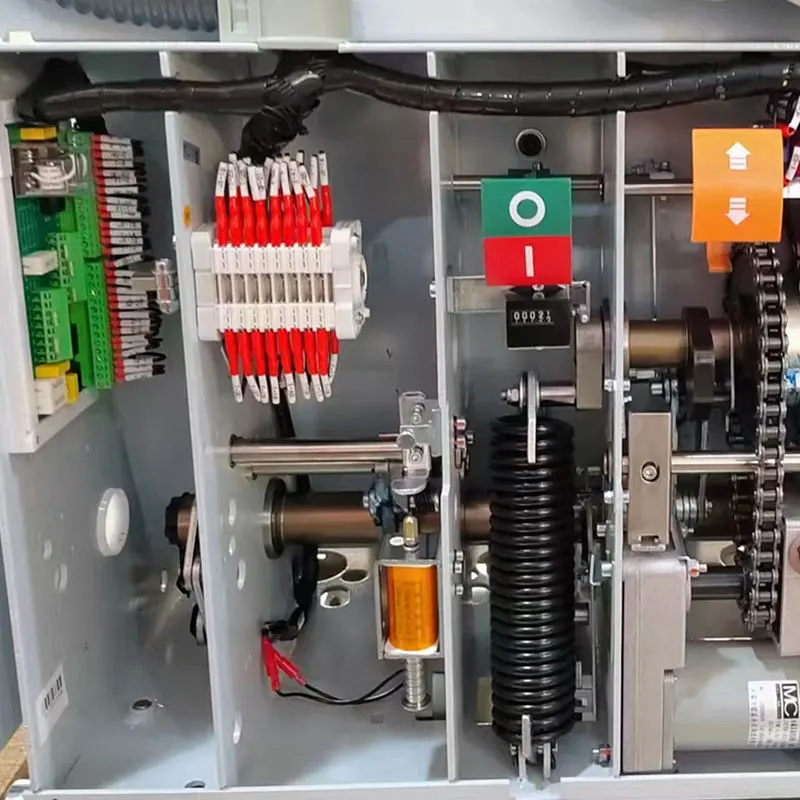

Il meccanismo operativo è responsabile dell'esecuzione delle operazioni di chiusura e apertura dell'interruttore, tra cui molle di chiusura, sistemi di accumulo di energia, versioni di sovracorrente, bobine di apertura e chiusura e altri componenti. Quando si lavora, il meccanismo raggiunge un controllo preciso della corrente attraverso l'accumulo di energia elettrica, l'apertura e la chiusura elettrica e le funzioni manuali.

Quando la corrente raggiunge il valore predeterminato, ilinterruttore a vuotoUtilizzerà le attuali caratteristiche di attraversamento zero in un ambiente a vuoto elevato per estinguere l'arco attraverso la rapida diffusione del plasma, tagliando efficacemente la corrente. Nel mezzo, comporta più passaggi come l'accumulo di energia e la chiusura. Attraverso una serie di precise azioni meccaniche, sono garantite la stabilità e l'affidabilità dell'interruttore.

L'operazione di apertura è che quando l'interruttore si trova nello stato chiuso, viene ricevuto il segnale di apertura e l'elettromagnete di apertura inizierà a funzionare, causando l'attrazione del nucleo di ferro. Questa azione causerà la spostamento verso l'alto dell'asta superiore nella versione di apertura, il che a sua volta fa ruotare l'albero di viaggio. Una serie di reazioni a catena guiderà l'asta superiore verso l'alto e spingerà la piastra piegata, facendola guidare il mezze albero per iniziare a ruotare in senso antiorario. Mentre il mezze albero e il braccio del bilanciere vengono sbloccati, la molla di apertura avrà immediatamente effetto, spingendo ilinterruttore di circuitoPer completare l'azione di apertura.
